Машинное оборудование для шляпного киля

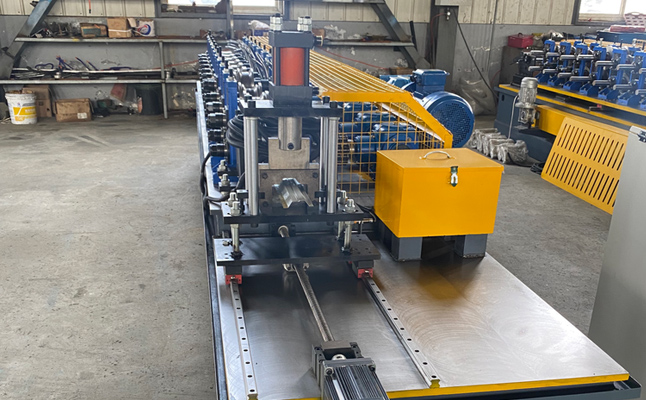

Машина для изготовления шляпных килей — это специальное оборудование, используемое для изготовления шляпных килей. Шляпный киль играет важную роль в системе потолка здания. Он обеспечивает поддержку отделочных материалов потолка и устойчивость всей конструкции. Ниже приводится подробное описание машины типа «шляпный киль» с точки зрения ее конструкции, принципа работы, характеристик, технических параметров и обслуживания.

Структурный состав

Разматывающее устройство:

Он состоит из разматывателя и механизма контроля натяжения. Разматыватели используются для перемещения металлических рулонов, обычно стальных полос, и разматывания рулонов путем их вращения. Механизм контроля натяжения имеет решающее значение. Он может обеспечить стабильность натяжения стальной полосы во время процесса размотки, избежать морщин, вызванных ослабленной стальной полосой, или деформации растяжения стальной полосы, вызванной чрезмерным натяжением, тем самым обеспечивая плавный ход последующая обработка.

Механизм выравнивания:

Он содержит несколько комплектов выравнивающих роликов, которые попеременно расположены вверху и внизу. Его функция — выравнивание стальной полосы после размотки. Поскольку стальная полоса может быть неровной во время прокатки и транспортировки, например, волнистой и изогнутой, выравнивающий механизм прикладывает обратное изгибающее усилие к стальной полосе, чтобы сделать ее упруго-пластичной и устранить эти неровности. Заложить основу для последующей точной формовки.

Хост формовки:

Это основной компонент машины Hat Keel. Он состоит из ряда тщательно спроектированных роликов, которые изготавливаются по индивидуальному заказу в соответствии с конкретной формой и размером киля шляпы. Двигатель приводит в движение ролики через систему трансмиссии. Когда стальная полоса проходит через эти ролики, она постепенно изгибается и сжимается в форме шляпного киля. Точность и качество роликов напрямую определяют качество формовки киля шляпы. Высокоточные ролики могут гарантировать, что киль имеет точный размер и правильную форму.

Режущее устройство:

Отвечает за резку непрерывно сформированного киля шляпной части на заданную длину. Распространенные методы резки включают гидравлическую резку и механическую резку. Гидравлическая резка использует сильное давление, создаваемое гидравлической системой, для приведения в действие резака, что имеет такие преимущества, как большая сила резания и плавный надрез, и подходит для резки более толстых стальных полос; механическая резка реализует действие резака посредством механической передачи, с относительно простая структура и низкая стоимость. Низкая, часто используется для резки килей шляпных малых и средних размеров. Режущее устройство обычно оснащено устройством измерения длины, обеспечивающим точность длины реза.

Система управления:

Как правило, применяется метод управления ПЛК (программируемый логический контроллер) в сочетании с сенсорным экраном. Операторы могут интуитивно задавать различные параметры производства, такие как скорость размотки, скорость формования, длину резки, давление рулонов и т. д., с помощью сенсорного экрана. Система управления ПЛК может точно координировать действия каждого компонента для достижения автоматизированной работы оборудования. В то же время система управления также имеет функции диагностики неисправностей и сигнализации. Когда оборудование выходит из строя, оно может быстро отображать информацию о неисправности, что позволяет обслуживающему персоналу своевременно проверять и устранять проблемы.

Как это работает

Металлический рулон помещается на разматыватель. При вращении разматывателя стальная полоса плавно разматывается под действием механизма регулирования натяжения и поступает в выравнивающий механизм. В выравнивающем механизме стальная полоса изгибается в обратном направлении с помощью нескольких наборов правильных роликов, становясь плоской. Затем плоская стальная полоса поступает в формовочную машину и постепенно под действием ряда роликов приобретает заданную форму шляповидного киля. Когда сформированный киль крышки достигает заданной длины, режущее устройство запускает резак для его отрезания в соответствии с сигналом, поступающим от измерителя длины. Отрезанные кили собираются с помощью конвейерного устройства, завершая весь процесс производства.
